Технические особенности и рабочие параметры
Подробная информация о конструкции, основных узлах и технических характеристиках прецизионного внутрирядного кондиционера.
Конструкция и основные узлы установки

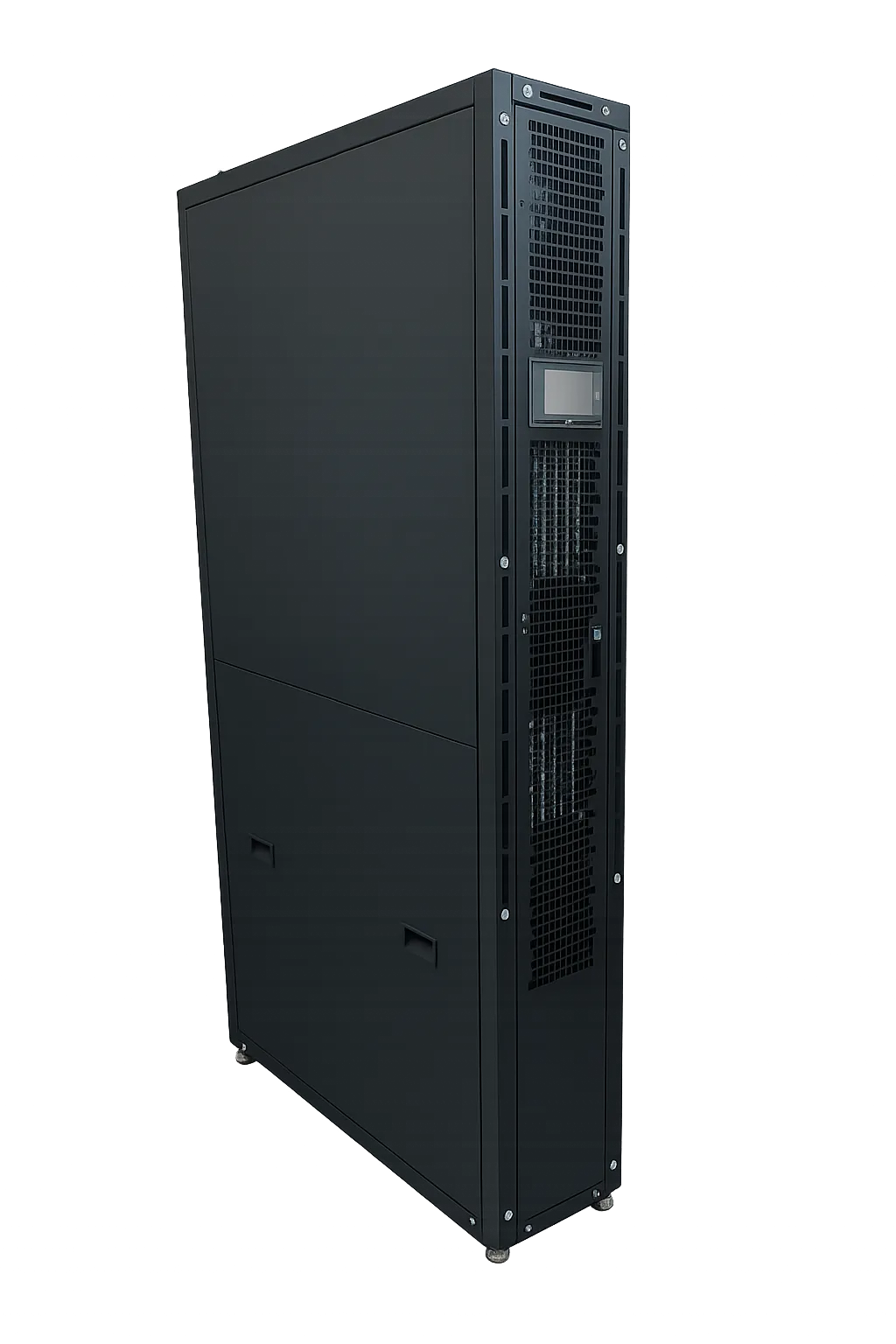

Внутренний блок кондиционера
Внутренний блок кондиционера объединяет современные инженерные решения, применяемые в прецизионных системах охлаждения серверного и телекоммуникационного оборудования.
В составе внутреннего блока применяются:
- BLDC компрессор с бесступенчатым регулированием производительности в соответствии с текущей тепловой нагрузкой и плавным запуском с низкими пусковыми токами.
- Электронный ТРВ, работающий в паре с инверторным компрессором и обеспечивающий оптимальную подачу хладагента в испаритель во всём диапазоне производительности установки.
- EC-центробежные вентиляторы с изменяемой скоростью вращения, регулирующие интенсивность воздушного потока в зависимости от требуемых условий охлаждения.
Собственная конструкция гидравлической схемы обеспечивает сравнительно небольшую (1 баллон, 11,3кг) для данного класса оборудования заправку хладагентом, устойчивую циркуляцию масла и надёжный запуск после длительного простоя при любой температуре наружного воздуха.

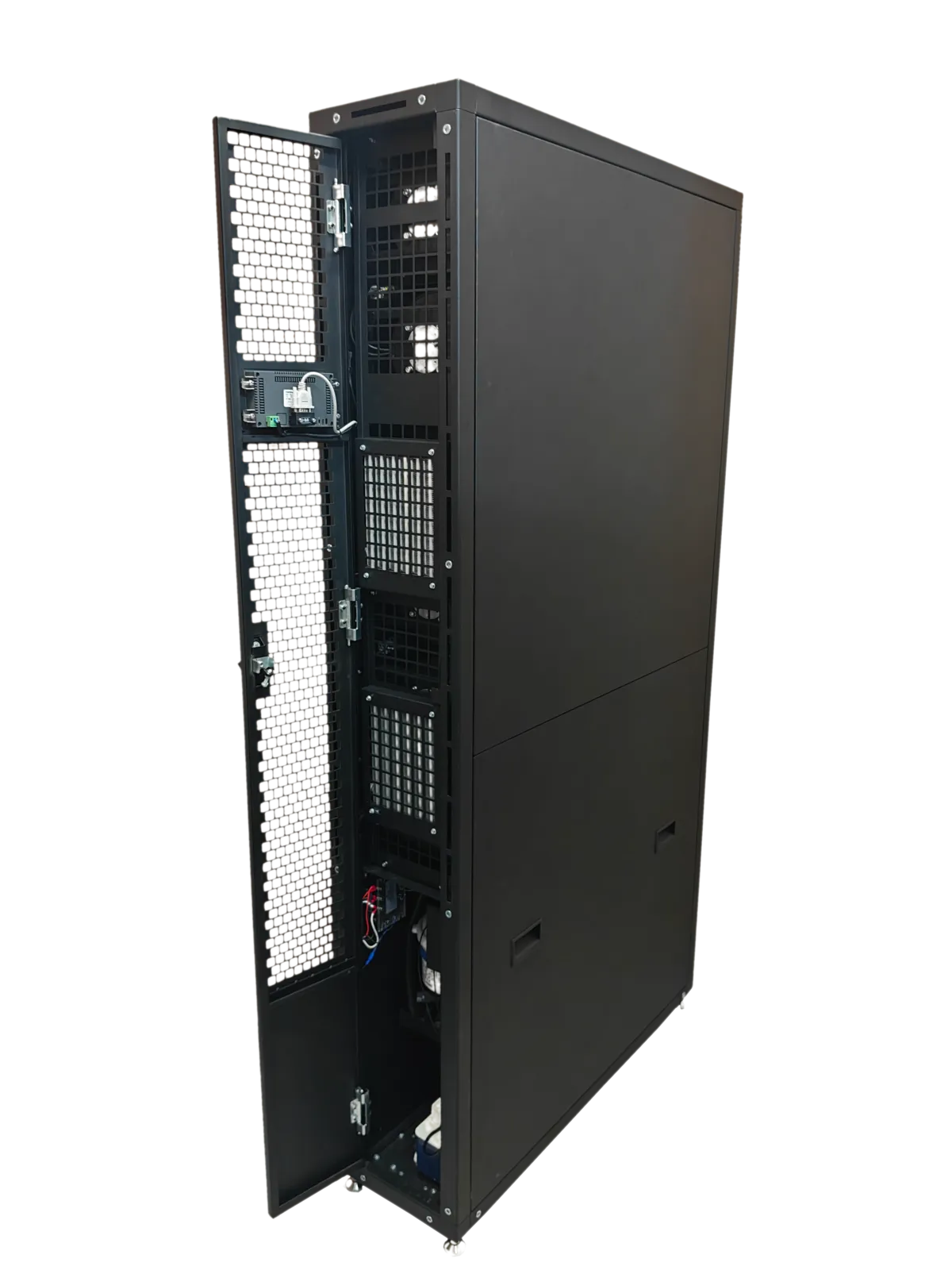

Корпус испарителя и его поддон выполнены из нержавеющей стали. Коммуникационные присоединения (фреоновые линии, электропитание, вода, отвод конденсата) по желанию могут быть выполнены как в верхнюю, так и в нижнюю часть кондиционера. Фреоновые трубопроводы имеют удобные резьбовые соединения. Для удобства монтажа и сервисного обслуживания внутренний блок оснащён роликами для перемещения по поверхности пола.
Глубина внутреннего блока составляет 1000 мм, что выгодно отличает установку от большинства представленных на рынке решений и позволяет эффективно использовать её в условиях небольших межрядных коридоров и при применении неглубоких серверных стоек.
Опционально внутренний блок установки может быть оснащён нагревателем и электродным увлажнителем воздуха.

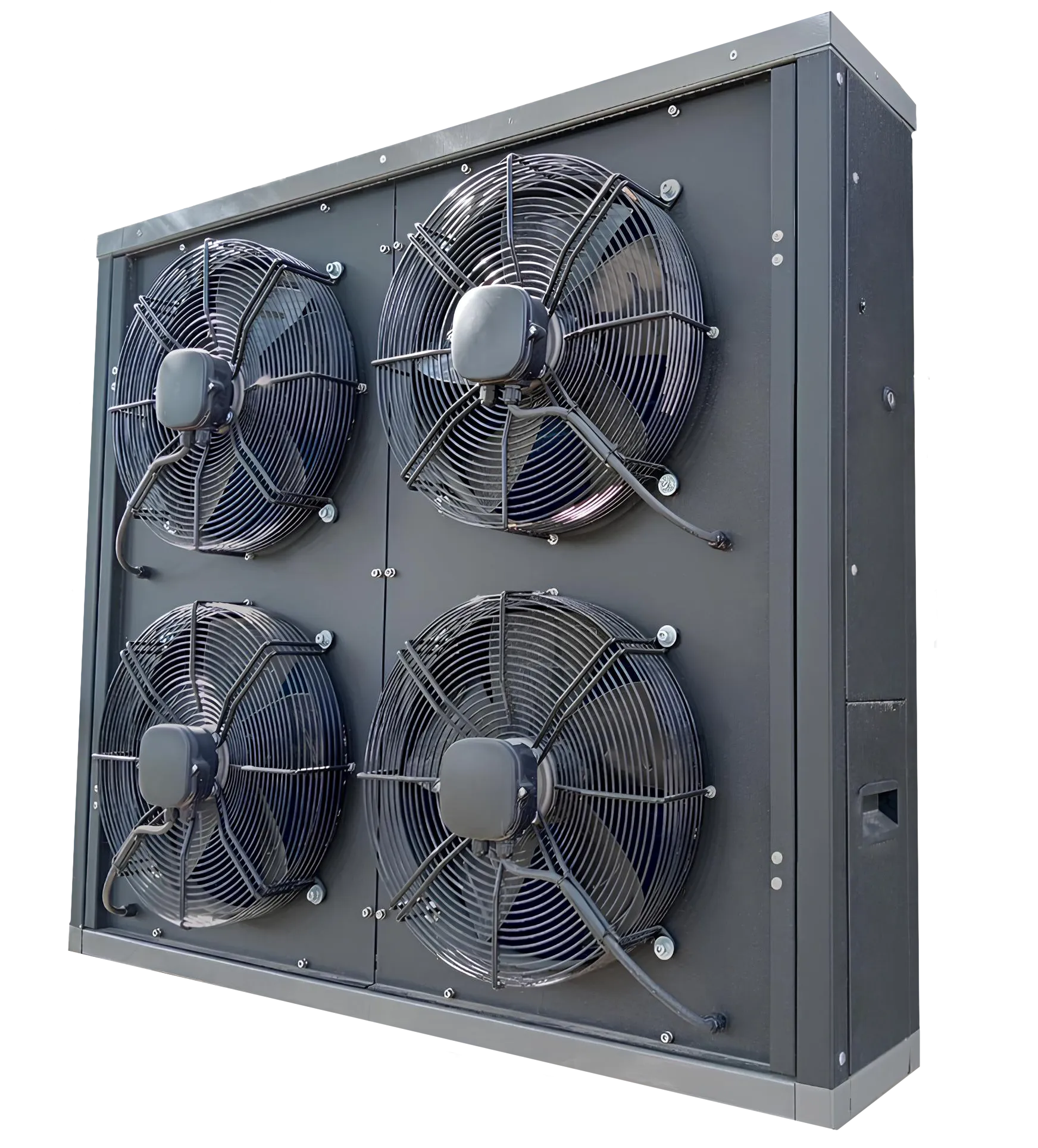

Наружный блок кондиционера (конденсатор)
Наружный блок является одной из ключевых частей системы кондиционирования и в значительной степени определяет надёжность и стабильность работы всей установки.
По статистике эксплуатации значительная доля отказов климатического оборудования связана именно с наружными блоками и зачастую обусловлена их неоптимальной конструкцией. В связи с этим наружные блоки разрабатываются и изготавливаются нами самостоятельно, без применения типовых решений сторонних производителей.
Преимущества конструкции нашего наружного блока
- В теплообменнике применяется медная труба увеличенной толщины, обладающая повышенной устойчивостью к механическим и коррозионным повреждениям.
- Алюминиевые рёбра теплообменника обработаны антикоррозионным составом.

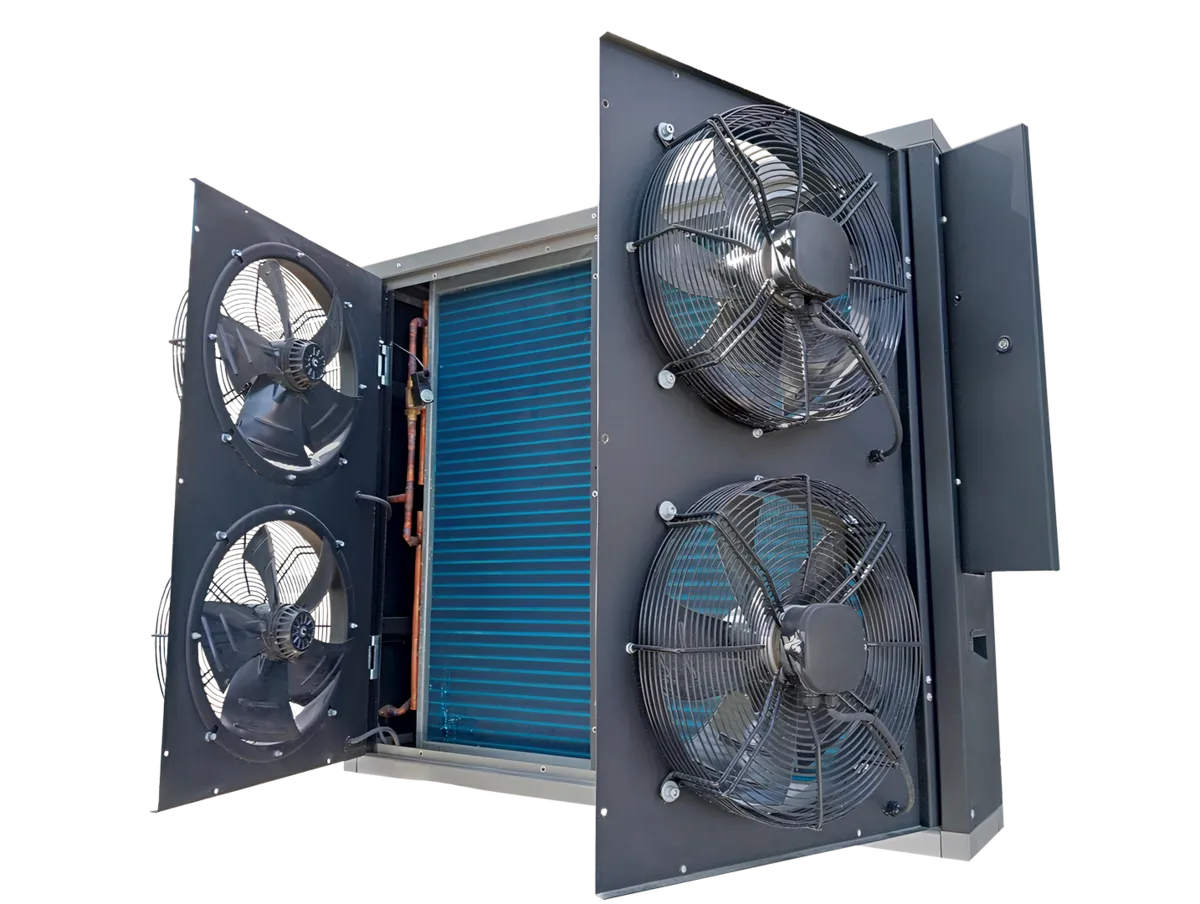

- Конструкция корпуса предусматривает открывающиеся лицевые створки для удобной очистки теплообменника.
- Электрический щит размещён непосредственно в корпусе конденсатора.
- Функция самоочистки от снежного покрова в зимний период.
- Режим очистки от лёгких загрязнений (пух, пыль) в летний период.
- Два самостоятельных контура обеспечивают эффективную круглогодичную работу
- Четыре вентилятора с плавным регулированием оборотов.
Совокупность данных решений позволяет сократить количество регламентных обслуживаний с двух раз в год, характерных для большинства кондиционеров данного класса, до одного.
Система управления кондиционером

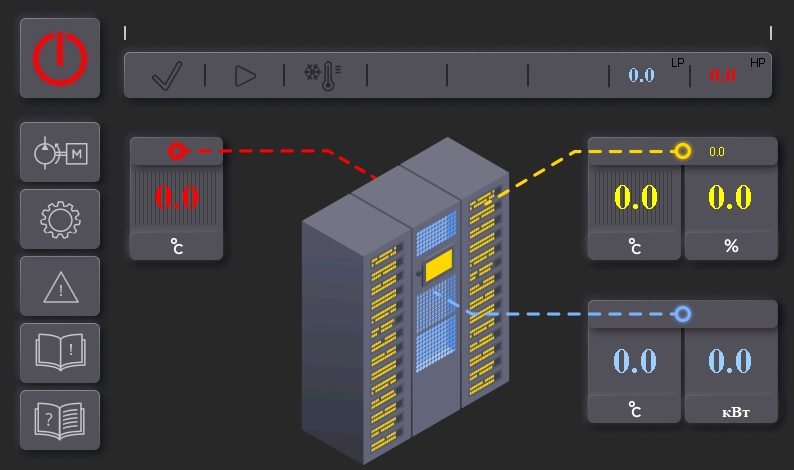

Кондиционер оснащён надёжной системой управления, включающей промышленный контроллер и цветной сенсорный графический дисплей.
Система управления обеспечивает взаимодействие со следующими узлами и элементами установки:
- приводами компрессора и вентиляторов;
- электронным ТРВ;
- датчиками давления и температуры;
- электрическими запорными вентилями;
- блоками управления увлажнителем и нагревателем.
Кондиционер работает под управлением собственного программного обеспечения, обеспечивающего согласованную и стабильную работу всех узлов, а также расширенные функции мониторинга и диагностики. Управление кондиционером стандартно может осуществляться с сенсорной панели, расположенной на лицевой двери, и по сети, через веб-интерфейс.
Стандартно реализована интеграция через интерфейсы RS-485 и Ethernet с поддержкой протоколов Modbus, с возможностью опционального подключения по другим распространённым промышленным протоколам.
Программное обеспечение поддерживает групповую работу оборудования с функциями резервирования.
Таблица 1. Технические данные кондиционера
Внутренний блок
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Физические данные | ||
| Вес | кг | 242 |
| Высота | мм | 2000 |
| Ширина | мм | 300 |
| Глубина | мм | 1000 |
| Соединения | ||
| Хладагент газ (выход) | дюйм | 5/8 |
| Хладагент жидкость (вход) | дюйм | 1/2 |
| Технические данные | ||
| Холодопроизводительность полная1 | кВт | 25,57 |
| Холодопроизводительность явная1 | кВт | 24,55 |
| SHR1 | — | 0,96 |
| Макс. потребляемая электрическая мощность2 | кВт | 10,76 |
| Общая макс. потребляемая электр. мощность3 | кВт | 13,41 |
| Компрессор | ||
| Тип компрессора | — | Роторный, инверторного типа |
| Количество компрессоров | шт | 1 |
| Макс. потребляемая мощность компрессора | кВт | 8,5 |
| Марка используемого хладагента | — | R410A |
| Марка используемого масла | — | FVC68D (PVE) |
| Вентиляторы | ||
| Тип вентиляторов | — | EC-центробежный |
| Количество вентиляторов | шт | 6 |
| Макс. потребляемая мощность вентиляторов | кВт | 1,02 |
| Максимальный расход воздуха | м³/час | 5040 |
| Воздушный фильтр | ||
| Материал воздушного фильтра4 | — | ППУ30(45) |
| Класс очистки5 | — | G3(G4) |
| Парогенератор | ||
| Тип парогенератора | — | Электродный |
| Производительность парогенератора | кг/час | 3 |
| Характеристики электропитания | ||
| Максимальный рабочий ток | А | 24,5 |
| Электропитание | В/фаз/Гц | 400/3/50 |
Наружный блок
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Физические данные | ||
| Вес | кг | 108 |
| Высота | мм | 1119 |
| Ширина | мм | 1276 |
| Глубина | мм | 240 |
| Соединения | ||
| Хладагент газ (вход) | дюйм | 3/4 |
| Хладагент жидкость (выход) | дюйм | 5/8 |
| Технические данные | ||
| Производительность при ΔT = 15 °C, Tос = 32 °C | кВт | 39,4 |
| Количество вентиляторов | шт | 4 |
| Номинальный расход воздуха при 1500 об/мин | м³/час | 16600 |
| Электропитание | В/фаз/Гц | 400/3/50 |
| Ток при номинальном расходе | А | 2,1 |
| Уровень шума на расстоянии 1м при 1500 об/мин | дБ(А) | 67 |
1 Параметры измерены при условиях: температура входящего в кондиционер воздуха 35 °C, относительная влажность 30 %, температура конденсации 45 °C.
2 Максимальная потребляемая электрическая мощность при максимальной производительности в режиме охлаждения.
3 Общая максимальная потребляемая электрическая мощность в режиме охлаждения с использованием увлажнителя.
4 Возможны несколько вариантов исполнения воздушного фильтра.
5 Класс очистки зависит от применяемого фильтра.
Таблица 2. Рабочие параметры при различных температурных режимах
Q — холодопроизводительность, кВт
P — потребляемая электрическая мощность, кВт
COP — коэффициент энергоэффективности
Таблица отражает изменение холодопроизводительности, потребляемой электрической мощности и коэффициента энергоэффективности кондиционера в зависимости от температуры воздуха на входе, температуры окружающей среды и текущей нагрузки.
| Мощность | Температура воздуха на входе в кондиционер, °C | Температура окружающей среды (температура конденсации) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| <15 (30) °C | 30 (451) °C | 45 (601) °C | 50 (602) °C | ||||||||||
| Q | P | COP | Q | P | COP | Q | P | COP | Q | P | COP | ||
| 100 % | 303 | 23,12 | 8,34 | 2,77 | 22,34 | 10,52 | 2,12 | 19,94 | 10,22 | 1,95 | — | — | — |
| 35 | 26,46 | 8,74 | 3,03 | 24,55 | 10,76 | 2,28 | 21,36 | 10,35 | 2,06 | — | — | — | |
| 37 | 27,15 | 8,82 | 3,08 | 26,81 | 10,83 | 2,48 | 22,69 | 10,54 | 2,15 | — | — | — | |
| 50 % | 303 | 14,76 | 3,16 | 4,67 | 13,48 | 4,09 | 3,30 | 12,37 | 4,94 | 2,50 | 10,12 | 5,17 | 1,96 |
| 35 | 17,22 | 3,18 | 5,42 | 15,87 | 3,98 | 3,99 | 15,07 | 4,81 | 3,13 | 14,69 | 5,21 | 2,82 | |
| 37 | 18,05 | 3,24 | 5,57 | 16,52 | 4,03 | 4,10 | 15,72 | 5,02 | 3,13 | 15,13 | 5,24 | 2,89 | |
| 25 % | 303 | 8,43 | 1,14 | 7,39 | 7,12 | 1,50 | 4,75 | 6,25 | 2,07 | 3,02 | 5,53 | 2,34 | 2,36 |
| 35 | 10,15 | 1,12 | 9,06 | 9,39 | 1,43 | 6,57 | 8,07 | 2,09 | 3,86 | 7,24 | 2,28 | 3,18 | |
| 37 | 11,26 | 1,14 | 9,88 | 10,25 | 1,49 | 6,88 | 8,79 | 2,15 | 4,09 | 7,85 | 2,29 | 3,43 | |
1 Температура конденсации соответствует 100% мощности кондиционера
2 Температура конденсации соответствует 50% мощности кондиционера
3 Показывает, в том числе, эффективность использования кондиционеров без создания специальных конструкций для выделений горячих (холодных) коридоров
Данные получены в ходе экспериментальных испытаний. Фактические эксплуатационные значения могут отличаться от приведённых в пределах ±10 %.
